Yanhua ACDP modul 1 - BMW CAS1 / CAS2 / CAS3 / CAS4: konfiguracija za strokovno delo v delavnici. Car Diag Croatia kot pooblaščeni distributer naprav Yanhua pomaga pred naročilom preveriti želeno funkcijo, ustrezen adapter in potrebno programsko licenco.
Funkcije modula:
1: Podpira programiranje ključev CAS1-CAS4+ IMMO in ponastavitev kilometrine v načinu OBD.
2: Podpira programiranje ključev CAS3+/3++, CAS4/4+ in ponastavitev kilometrine prek ICP. Branje in zapisovanje podatkov brez dvigovanja nožic ali odstranjevanja komponent. Pametno zaznavanje.
3: Podpira obnovitev podatkov CAS1-CAS4+. S spreminjanjem podatkov EE je mogoče spremeniti frekvenco vozila, VIN in kodo ISN ali zamenjati modul CAS.
4: Podpira obnovitev CAS3/CAS3+/CAS3+ prek OBD pri težavah zaradi znižanja različice.
5: Podpira branje/zapisovanje podatkov EEPROM in Flash CAS1-CAS4+.
Lastnost modula:
1: Podpira programiranje ključev CAS4/CAS4+ IMMO in ponastavitev kilometrine v načinu OBD.
2: Podpira 9S12DXP512/9S12XEP100.
3: Znižanje različice CAS ni potrebno.
4: Veliko varneje in učinkoviteje! Čas postopka se skrajša z več deset minut na nekaj minut.

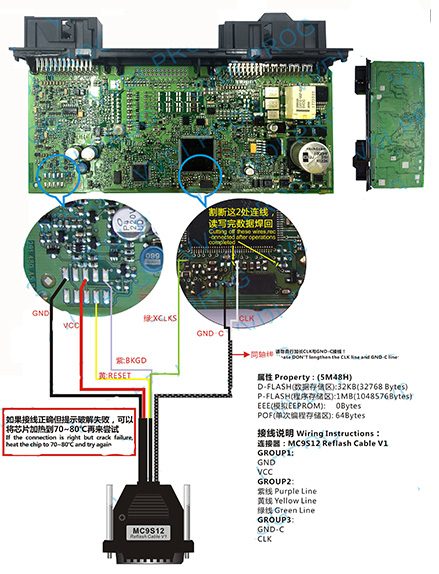

Povezovalna shema:

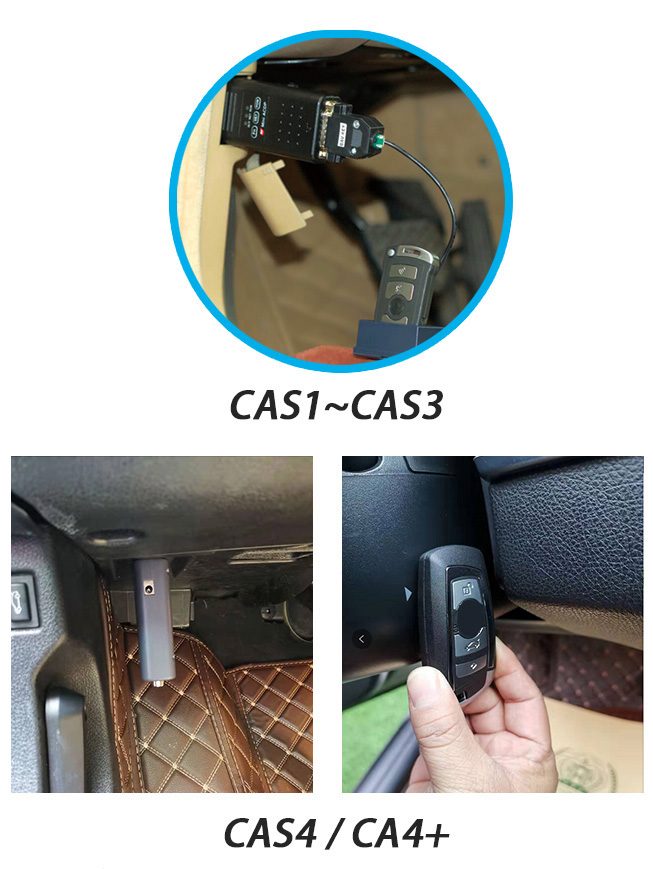

OBD ▼

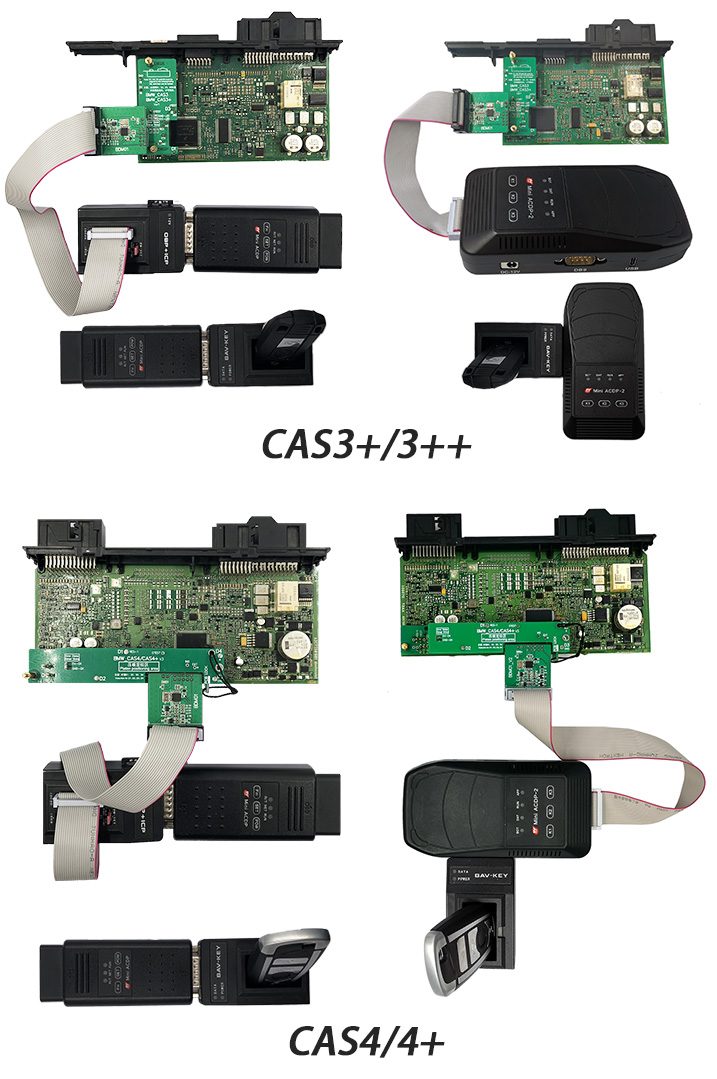

ICP ▼

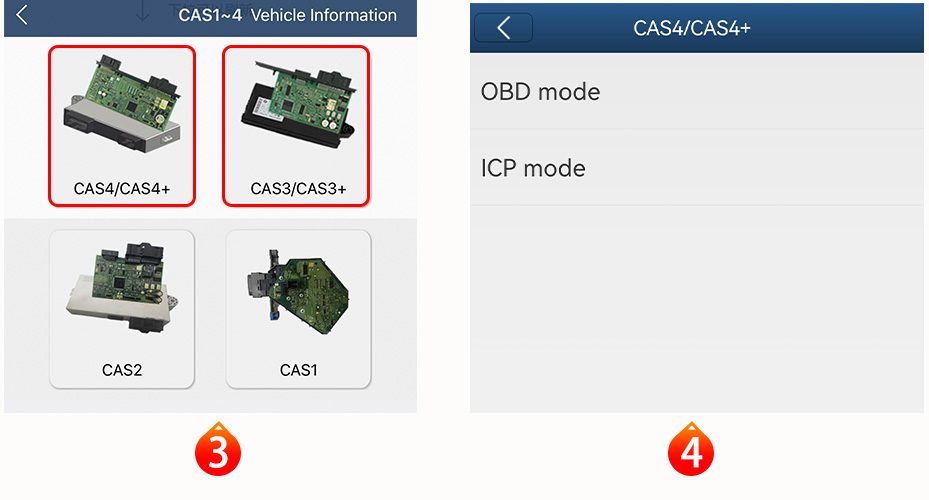

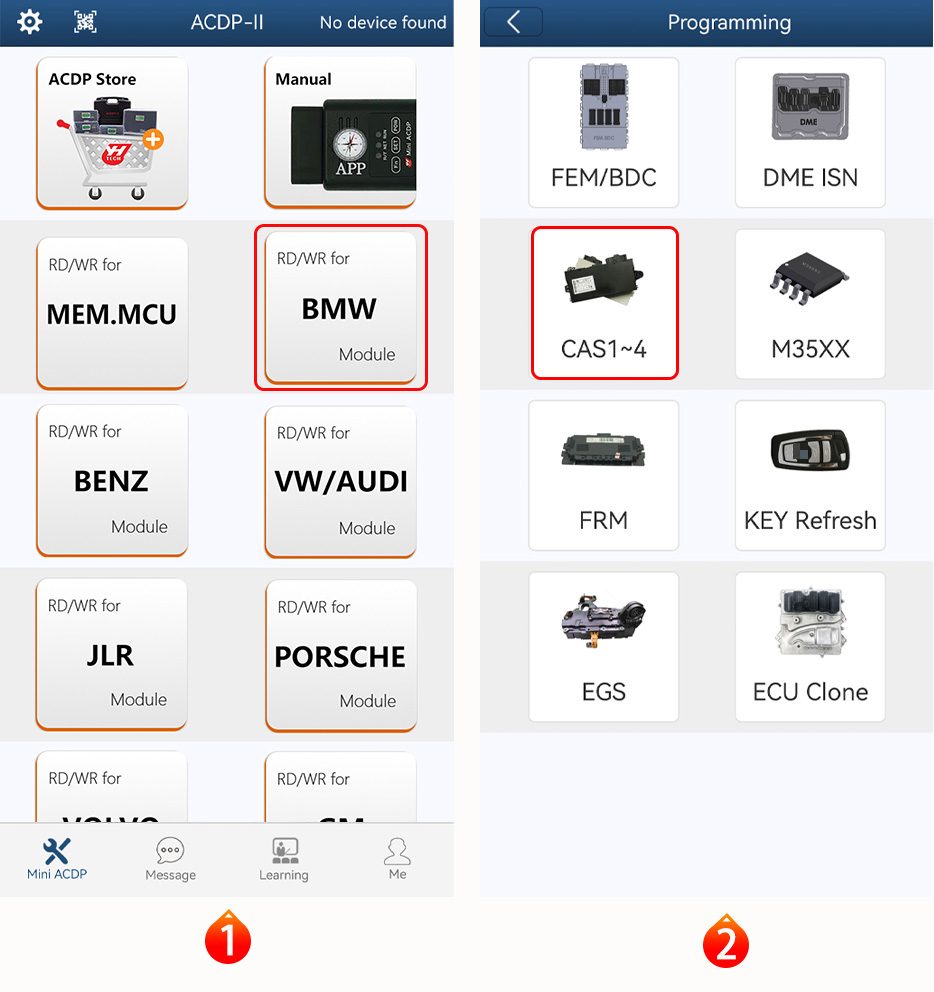

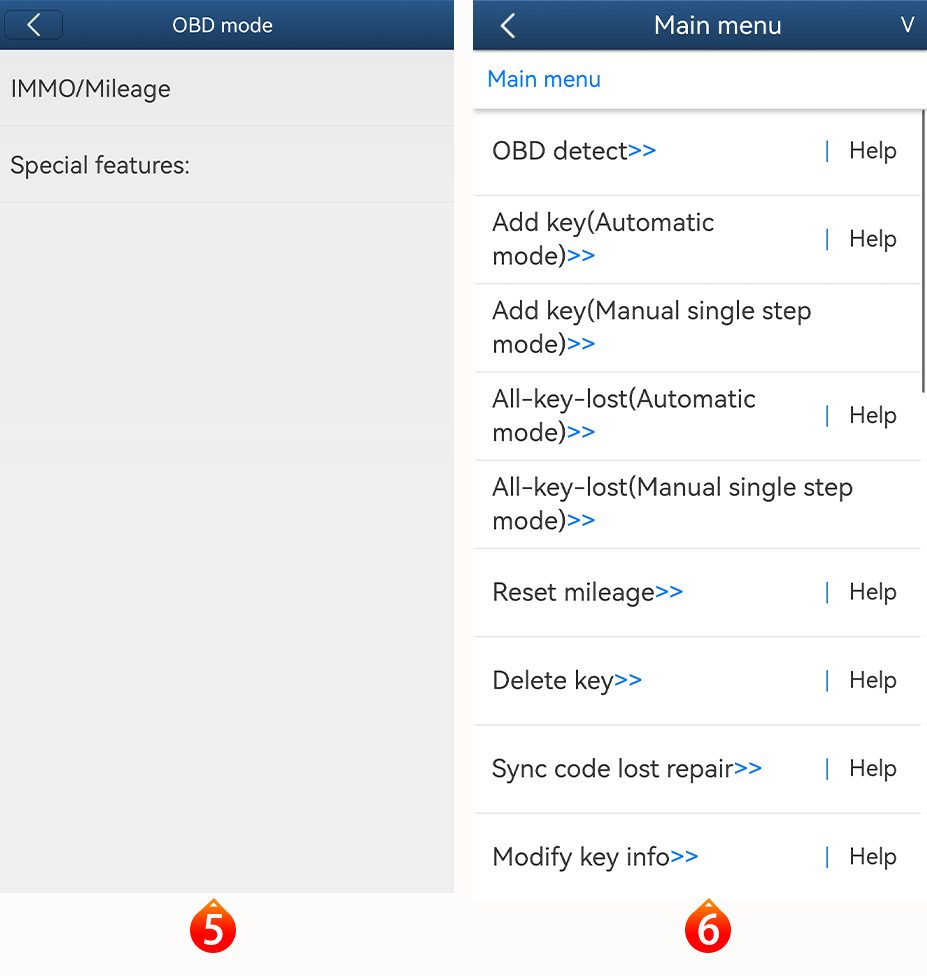

Zaslon aplikacije CAS4/4+ OBD ▼
Zaslon aplikacije ICP ▼
Primerjava ACDP in drugih naprav za branje/zapisovanje CAS4

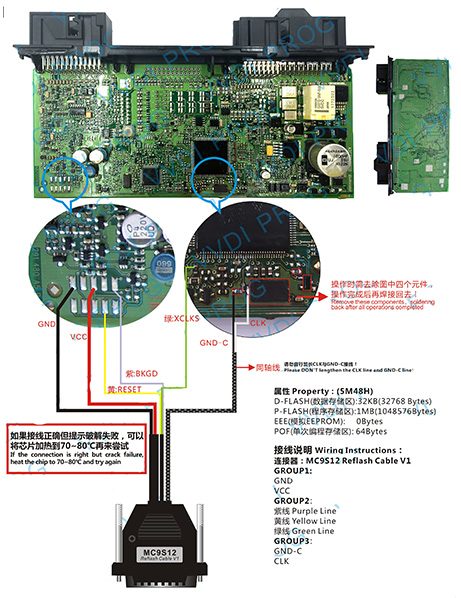

Druge naprave uporabljajo tradicionalni način: spajkanje za branje/zapisovanje podatkov.
1. Rezanje povezav
Prerežite označeni povezavi na tiskanem vezju in ju po končanem branju/zapisovanju podatkov ponovno prispajkajte. Upoštevajte tveganje pri rezanju povezav, saj lahko povzroči poškodbo modula.
2. Odstranjevanje komponent
Odstranite 4 označene komponente in jih po končanem branju/zapisovanju podatkov ponovno prispajkajte. Postopek je dolgotrajen in zapleten.

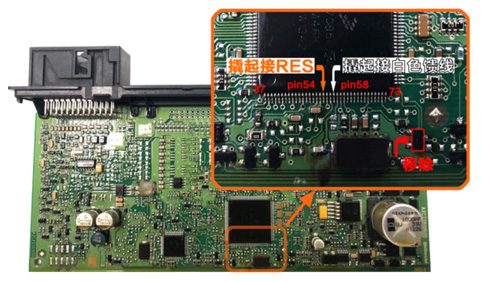

3. Dvigovanje nožic
Dvignite nožice čipa za ožičenje in jih po končanem branju/zapisovanju podatkov ponovno prispajkajte. To je zelo tvegano, saj se nožice čipa pri dvigovanju zlahka zlomijo.
Slabosti:
1. Potrebno je spajkanje, kar pomeni zapleten in dolgotrajen postopek.
2. Potrebni so rezanje povezav, dvigovanje nožic ali odstranjevanje komponent, kar predstavlja tveganje poškodbe modula.
3. Ročno spajkanje je tvegano in nezanesljivo. Vsak slab spoj lahko povzroči izgubo podatkov.

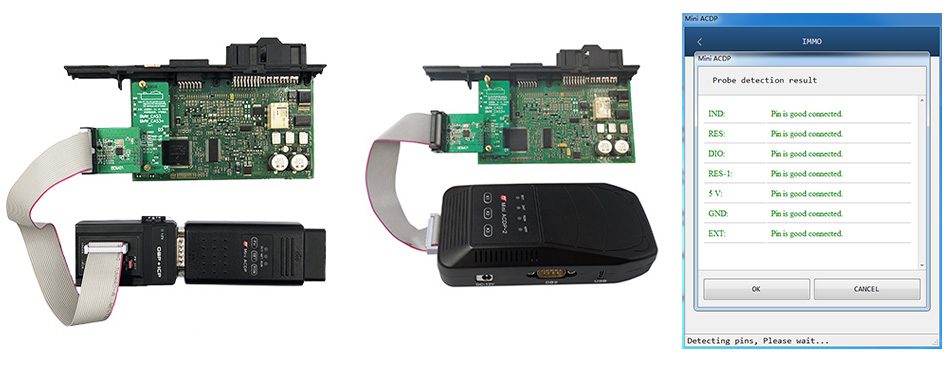

Branje/zapisovanje podatkov z ACDP prek ICP.
Prednosti:
1. Vmesniška plošča nadomešča spajkanje, zato je postopek preprost in učinkovit.
2. Brez rezanja povezav, dvigovanja nožic, odstranjevanja komponent ali spajkanja.
3. Pametno zaznavanje nožic zagotavlja varno in zanesljivo branje/zapisovanje podatkov.
Seznam opreme:
| Št. artikla | Adapterji/deli | Slike | Funkcije adapterjev/delov | Kolicina |
| 1 | Adapter BDM01_V2 |  |
Za dešifriranje EEPROM BMW CAS. | 1 |
| 2 | Kabel BDM-ICP |  |
Za branje/zapisovanje podatkov prek ICP z adapterjem BDMO1. | 1 |
| 3 | Vmesniška plošča CAS3 |  |
Za povezavo preskusnih točk CAS3/CAS3+. Uporablja se z adapterjem BDM01. | 1 |

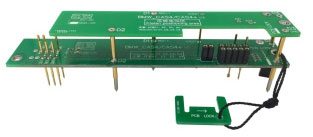

| 4 | Vmesniška plošča CAS4 |  |
Za povezavo preskusnih točk CAS4/CAS4+. Uporablja se z adapterjem BDM01. | 1 |
| 5 | Paket bakrenih distančnikov CAS3 (M2.5*12+6mm) |  |
Za pritrditev vmesniške plošče BMW-CAS3. | 6 |
| 6 | Paket bakrenih distančnikov CAS4 (M2.5*12+6mm) | |
Za pritrditev vmesniške plošče BMW-CAS4. | 6 |
Kaj to pomeni v delavnici?
Imobilizator preverja, ali ključ pripada vozilu. Dodajanje ključa, delo s podatki in priprava nadomestne enote so različna opravila. Preveriti je treba konkretno želeno funkcijo, ne le oznake IMMO.
Področje uporabe
- Delo s ključi in podprtimi sistemi imobilizatorja.
- Servisno usklajevanje podatkov o kilometrini v navedenem sistemu.
Tehnični pregled
| Vrsta ponudbe | modul |
|---|---|
| Sistem / konfiguracija | 1 - BMW CAS1 / CAS2 / CAS3 / CAS4 |
| Platforma ACDP | Preveriti izvedbo adapterja in serijsko številko |
| Sistemi v dokumentaciji | CAS1 / CAS2 / CAS3 / CAS3+ / CAS4 / CAS4+ |
| Pomnilnik / oznake | 9S12DXP512 / 9S12XEP100 |
| Znamke vozil | BMW |
| Moduli v konfiguraciji | 1 |
| Oznake licenc v konfiguraciji | A500 |
Pred nakupom
To je razširitev sistema ACDP, ne osnovni programator. Za delo potrebujete združljivo osnovno napravo, ustrezen vmesnik in aktivirano licenco za izbrano funkcijo. Pred naročilom preverimo obstoječo opremo in potrebne dodatke.
Preverjanje združljivosti
Pošljite model in letnik vozila, oznako ECU, TCU ali sistema IMMO, želeno funkcijo ter serijsko številko obstoječe naprave ACDP. Podpora je odvisna od konkretne enote, strojne opreme in aktiviranih pooblastil; sama znamka vozila ne potrjuje združljivosti.
Zahtevaj ponudbo in preverjanje združljivosti
Uradni viri Yanhua
Za usposobljene strokovnjake s pooblastilom lastnika vozila. Shranite izvorne podatke in zapis servisnega posega. Pri delu z varnostnimi in pomnilniškimi sistemi upoštevajte uradno dokumentacijo za točno določeno enoto. Funkcije, povezane s kilometrino, so namenjene dokumentiranemu servisnemu usklajevanju po popravilu ali zamenjavi. Niso namenjene prikrivanju dejanske kilometrine ali zgodovine vozila.
